Calculadora de dimensionamiento de bombas de riego: caudal y altura total

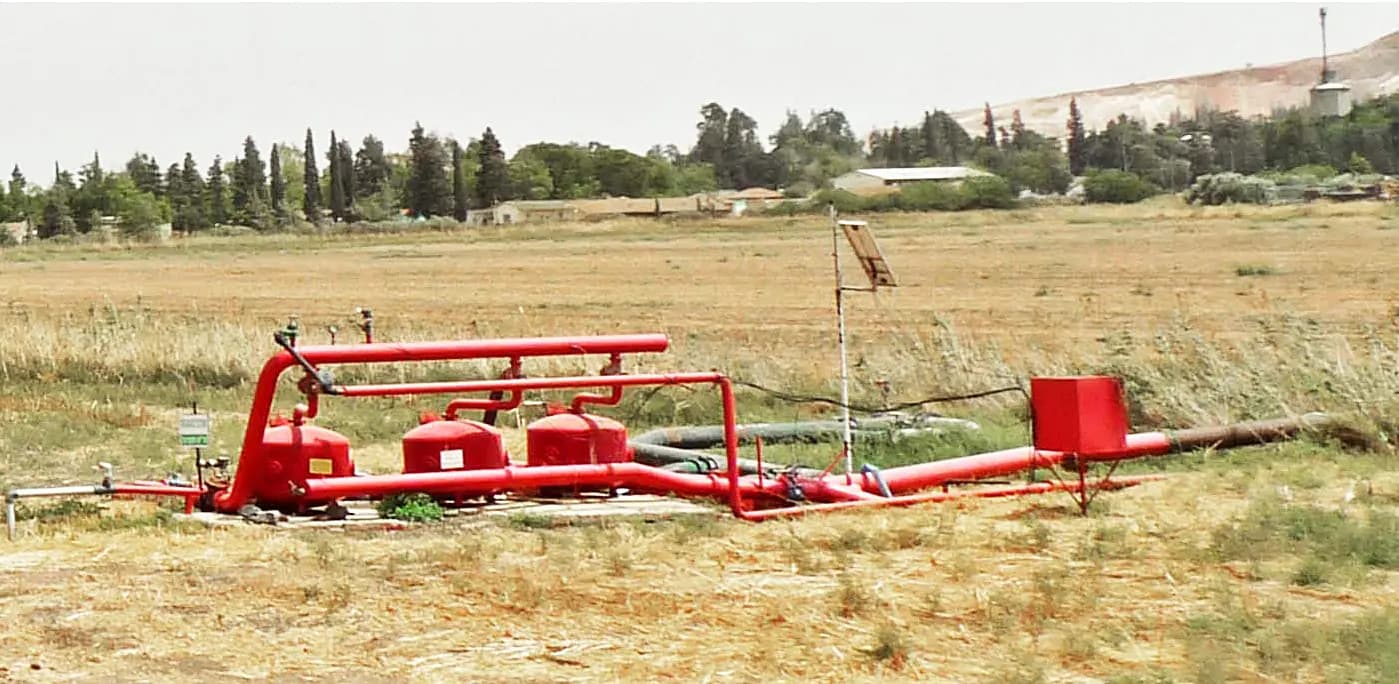

Una calculadora de dimensionamiento de bombas de riego solo resulta útil cuando el caudal y la altura que se introducen describen la misma condición de funcionamiento. Una explotación puede conocer el número de goteros, pero no el nivel del agua mientras bombea; también puede conocer la elevación de la parcela y olvidar la fricción de la tubería o la presión que necesita el último emisor. Antes de comparar modelos, reúna los datos en una hoja transparente. El resultado es un punto de diseño: el caudal que requiere una zona concreta a la altura total que la bomba debe vencer a ese caudal. Que una ficha destaque el caudal máximo y la altura máxima no demuestra que ambos se alcancen a la vez.

Esta guía construye un caso para preseleccionar equipos y explica qué debe confirmarse con la curva completa del fabricante y, según el proyecto, con un profesional cualificado. La guía para calcular el caudal de una zona desarrolla la demanda de los emisores, mientras que la guía de compra de bombas solares y de superficie compara formatos. Aquí reunimos caudal simultáneo, altura de aspiración, desnivel, presión en la salida y pérdidas del recorrido. No suponemos rendimiento, cableado, tamaño de paneles solares ni un punto de trabajo garantizado para ningún modelo concreto.

Defina la condición de riego antes de anotar cifras

Asigne a cada condición un nombre sencillo, como «hortalizas del norte solamente», «solo invernadero» o «norte más túnel, con solapamiento permitido». Anote todas las válvulas abiertas y los demás usos que compartan la fuente. Indique si el sector utiliza goteo, aspersión o ambos. Un cálculo para un día promedio puede ocultar tanto la mayor demanda simultánea como el sector más pequeño que hará funcionar la bomba. Use el programa de control que realmente se permite; no sume emisores de sectores que el controlador no deja abrir a la vez.

Registre la fuente y el nivel del agua durante el bombeo, no solo el nivel en reposo antes de iniciar el turno. Sitúe la bomba y el punto de entrega hidráulicamente más exigente para esa condición. Una toma elevada y alejada puede pedir más altura que una rama cercana, aunque esta última consuma más agua. En una ruta, una conducción larga puede dominar la fricción; en otra, un tramo corto ascendente puede dominar el desnivel. Mantenga una fila por condición para no sumar máximos incompatibles y crear una instalación hipotética que nunca funcionará así.

La guía de diseño de riego por goteo en fincas relaciona hileras, sectores, presión y uniformidad. Para seleccionar una bomba, dibuje el recorrido desde la fuente hasta la bomba, el filtro, la tubería principal, las válvulas, los reguladores y las laterales, hasta el punto de entrega. El croquis permite ubicar las pérdidas y evita que un filtro o un cambio de elevación desaparezca de una celda de la calculadora.

Obtenga el caudal simultáneo a partir de los emisores reales

En un sector de goteo, multiplique el caudal de funcionamiento verificado de cada grupo de emisores por la cantidad de ese grupo que opera a la vez; después sume los grupos. En aspersión, use la combinación exacta de aspersor y boquilla junto con sus datos a la presión prevista. Si el fabricante solo publica un caudal nominal, marque el total como provisional y mida un sector representativo instalado a su presión habitual. Incluya usos no agrícolas que funcionen simultáneamente, como el lavado programado de un filtro, si el diseño exige hacerlo durante el riego. No cuente otro sector que el controlador mantiene cerrado.

Mantenga las unidades a la vista. Una ficha puede expresar litros por hora, otra metros cúbicos por hora y el caudalímetro de campo galones por minuto. Convierta cada dato a una unidad común antes de sumar y anote su procedencia. Una celda que solo dice « » sin unidad no respalda una compra. La guía para comprobar el sector de menor caudal resulta útil cuando una bomba debe abastecer tanto un bloque grande como una sección mucho menor: satisfacer la demanda máxima no garantiza un funcionamiento adecuado en el caso mínimo permitido.

Como ejemplo ilustrativo de preselección, supongamos que el sector de hortalizas requiere 4 m³/h mientras funciona solo. Es un valor supuesto para la hoja, no una recomendación medida para una finca ni una especificación de una bomba de IrriNex. Anote las demás condiciones en filas independientes. Antes de comprometer dinero, determine qué medición o programa exacto de emisores sustituirá el supuesto.

Incluya una sola vez aspiración, desnivel, presión y pérdidas

La altura dinámica total expresa la carga que la bomba debe vencer al caudal elegido. Cuando la fuente está por debajo de la bomba, la altura de aspiración es la diferencia vertical entre el nivel del agua durante el bombeo y el punto de referencia de descarga de la bomba. Añada el cambio neto de elevación desde ese punto hasta la entrega, la altura de presión que necesita la salida y las pérdidas por fricción y por equipos en el recorrido activo. No sume como alturas estáticas permanentes todas las subidas y bajadas de una ruta cerrada que trabaja bajo presión. Si la fuente ya está presurizada, su carga disponible también entra en el cálculo y el ejemplo sencillo de aspiración no se puede aplicar sin cambios.

La fricción depende del diámetro interior real, la longitud, el material, los accesorios y el caudal. La tubería principal de riego de PE tiene opciones con diferentes diámetros exteriores, grados PE, clases PN, SDR y espesores de pared. Dos opciones con diámetro exterior de 32 mm pueden tener diámetros interiores distintos y, por tanto, pérdidas distintas al mismo caudal. Seleccione la opción concreta que se instalaría antes de calcular las pérdidas; el diámetro exterior nominal y una tabla genérica solo sirven como punto de partida. Añada las pérdidas del filtro, las válvulas, el regulador y los accesorios con datos correspondientes a su condición de trabajo.

En una fila ilustrativa y transparente, suponga un caudal de 4 m³/h, una altura de aspiración de 4 m, una subida neta de 3 m después de la bomba, 10 m de altura de presión requerida en la salida crítica y 6 m de pérdidas combinadas en tubería, accesorios y equipos a ese caudal. La suma da aproximadamente 23 m de altura total a 4 m³/h. Son cifras hipotéticas y redondeadas. Si el filtro acaba produciendo más pérdida, cambia el punto de diseño. No contabilice dos veces una presión que ya incluye una parte del recorrido ni sustituya la presión de servicio requerida en la salida más distante por una lectura estática del manómetro.

La hoja de Texas A&M AgriLife Extension sobre altura dinámica total y dimensionamiento de tuberías de riego separa aspiración, elevación, presión de operación y pérdida por fricción. Sus tablas y ejemplos se aplican a los materiales y unidades que allí se indican. Aquí seguimos la estructura, no copiamos su valor de fricción ni su cálculo de potencia. Pida que se comprueben las pérdidas del sitio y la presión necesaria para los equipos de cultivo elegidos.

Ubique el punto en una curva completa de bomba

Una vez obtenido un par caudal-altura, solicite la curva del fabricante para cada modelo exacto, con la potencia y velocidad previstas. Localice el caudal en el eje horizontal y la altura en el vertical; compruebe si el modelo puede operar en esa intersección y dentro de su rango permitido. Repita la comprobación para los sectores mínimo y máximo que de verdad podrán abrirse, no solo para la fila del ejemplo. También hay que comprobar motor, controlador y suministro solar para esas condiciones. El nombre del modelo o el número de vatios no resuelve esas preguntas.

Las familias publicadas ZQD, bombas solares de superficie sin escobillas y autocebantes, y SCPM, bombas solares centrífugas de superficie sin escobillas, muestran valores de caudal y altura por modelo. Trate esos rótulos como descripciones para una primera selección hasta que la curva del fabricante del modelo concreto explique la combinación y las condiciones de ensayo. No dé por hecho que se alcanzan a la vez los dos números más altos. Ninguna de las dos familias está disponible para pedido directo en línea; solicite la curva, el controlador incluido, el precio vigente y la disponibilidad del modelo que evalúa.

Una bomba que alcanza la altura requerida a un caudal inferior puede no cubrir el agua que necesita el cultivo. Otra que alcanza el caudal solo a una altura mucho menor puede dejar con poca presión los emisores más alejados. Si dos modelos parecen adecuados para el mismo punto, compare eficiencia, zona de funcionamiento, condiciones de aspiración, rango de control, protecciones y servicio con el proveedor. La etiqueta «autocebante» no elimina los límites de aspiración y el nombre «centrífuga» no garantiza el rango de sectores; esos aspectos dependen de los documentos del modelo concreto y del diseño de instalación.

Revise la fuente, las tuberías y la energía del candidato

Compruebe que la fuente pueda entregar el caudal previsto durante el tiempo de funcionamiento sin aspirar aire o sedimentos ni sufrir una bajada inaceptable del nivel. Una bomba de superficie tiene límites en la aspiración que dependen de la elevación, las pérdidas de la línea y el método de cebado; manda el manual del modelo. Si una bomba instalada pierde el cebado repetidamente, la revisión de campo para bombas que pierden el cebado ayuda a distinguir una avería de instalación de un modelo mal elegido. Un número máximo mayor no arregla una entrada de aire en la línea de aspiración.

Revise la clase de presión y las conexiones de tuberías, filtro, regulador, válvulas y accesorios. La marca PN10 o PN16 no recomienda trabajar a esa presión; el diseñador responsable debe valorar arranques, paradas y posibles transitorios. Tanto la fricción como los picos dependen de la instalación y del caudal. El primer diámetro que conecta con una bomba no tiene por qué ser el más económico para una conducción larga. Una tubería mayor puede reducir las pérdidas lo suficiente para cambiar la lista de bombas candidatas.

En un equipo solar, averigüe si la alimentación, el controlador, el almacenamiento o el uso de un depósito pueden sostener la ventana de riego en el punto de diseño. No convierta la potencia de la etiqueta del motor en un volumen diario supuesto. Influyen el tiempo meteorológico y el nivel estacional de la fuente. Si la instalación dispone de red eléctrica, un profesional cualificado debe definir las protecciones y el cableado requeridos. Anote esas cuestiones en la solicitud de presupuesto en vez de añadir un factor de seguridad inventado a la cifra de la bomba.

Convierta la hoja en una solicitud de cotización precisa

Envíe a cada proveedor las condiciones de funcionamiento con nombre, el caudal simultáneo en una unidad, el desglose de altura total, el nivel de la fuente durante el bombeo, el trayecto hasta la salida, la opción de tubería PE elegida, los datos de filtro y regulador, la ventana de riego deseada y la energía disponible. Solicite una curva con el punto de trabajo del modelo propuesto para cada condición, los límites de funcionamiento, los datos de eficiencia si los facilitan, requisitos de aspiración, controlador y accesorios incluidos, protecciones, garantía, precio vigente y plazo de entrega. Guarde también las suposiciones del proveedor junto con la respuesta.

Si el proveedor no puede señalar el par caudal-altura en una curva, la descripción del catálogo no basta para aprobar el modelo. Si todavía desconoce las pérdidas de la tubería o el nivel de la fuente, resuelva esos datos antes de presentar como preciso un resultado de calculadora. Las dos familias de bombas y la tubería principal de PE no se pueden pedir directamente en línea por ahora; un precio vacío o cero no significa que el producto sea gratis. Una cotización exacta debe identificar las opciones y los componentes incluidos.

Después de instalar, mida caudal y presión con el sector previsto en funcionamiento, incluida la salida más alejada. Compare las medidas con la condición de diseño y registre el nivel del agua, las válvulas abiertas, el estado del filtro y la energía disponible. Si el punto instalado difiere, revise el sistema y los supuestos antes de cambiar el equipo. Una buena calculadora de dimensionamiento de bombas de riego proporciona una exigencia de caudal y altura trazable y una lista de modelos que verificar; no garantiza las necesidades del cultivo basándose en dos máximos impresos junto al nombre de una bomba.
