אביזרי צינור השקיה: חבר מוצא מסנן ל-PE Mainline

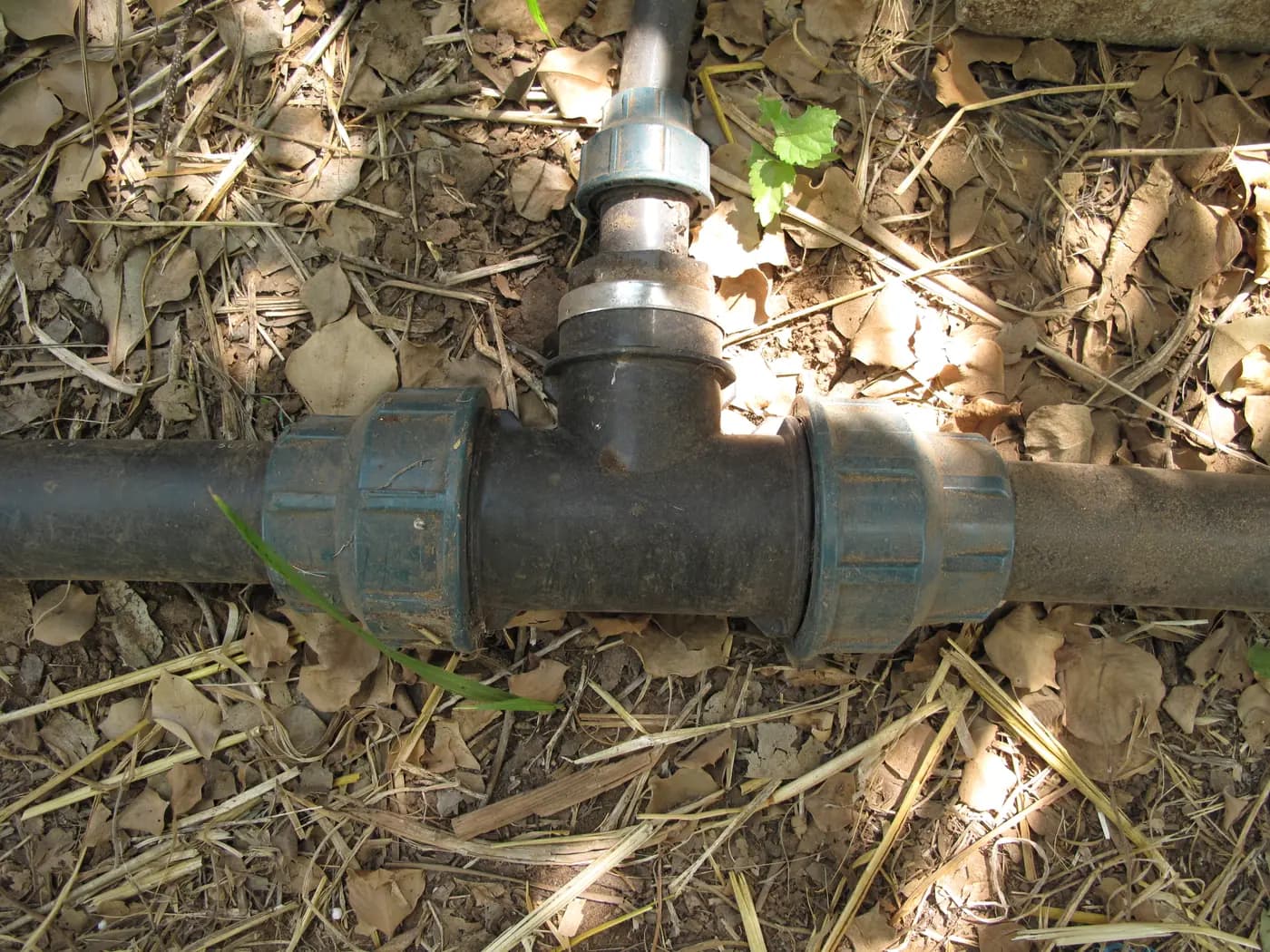

קל לבצע הזמנה לא נכונה של אביזרי צינור השקיה כאשר יציאת מסנן, מתאם הברגה וצינור ראשי PE מתוארים רק במספר אינץ' תואם אחד. יציאת המסנן זקוקה למין ולתקן המאומת משלה; למתאם יש קצה הברגה וקצה דחיסה; הצינור PE מצוין לפי קוטר חיצוני ודרגת לחץ. בנה את החיבור כשרשרת שלמה על נייר לפני חיתוך צינור. יציאת 1-in נומינלית על מסנן וצינור 32 mm אינם הוכחה שמתאם מצולם 32 × 1-in אטום ביניהם.

מדריך זה עוקב אחר מעבר מסנן לצינור ממוצא הגוף למקטע הראשי הנתמך הראשון. זה שונה מה מדריך לזיהוי חוט, שבודק זוג הזדווגות רופף, ואת מדריך צימוד דחיסהמי מצטרף לשני ידועים PE כאן הקונה חייב לקחת בחשבון את נמל המסנן, ממשק חוט, מתאם, צינורות, תמיכה, הסרת שירות ובדיקת לחץ כאחד הרכבה.אם קישור אינו מאומת, השרשרת אינה מוכנה לעגלת.

רשום את יציאת המסנן מבלי להניח את החוט שלו

התחל עם אפשרות הסינון המדויקת, לא רק בשם המשפחה. הפורסם מסנן דיסק Y-body יש לו תוויות אופציה הכוללות F32YD בחיבור נומינלי 1-in, 120 mesh, זרימה מקסימלית 6 m³/h ולחץ מרבי רשום 8 bar. המספרים הללו שייכים לאופציה כפי שרשומה; הם אינם מזהים את תקן החוט של המוצא או אם היציאה שלו היא זכר או נקבה. הדף גם אינו מספק עקומת אובדן לחץ עבור קו ראשי מוצע זה. בקש ציור אופציה או פירוט חיבור של היצרן לפני בחירת מתאם ההזדווגות.

לצלם את הגוף המסנן בפועל או את האפשרות הנמסרת ממספר זוויות. לתפוס את החץ זרימה, סימון החוצה, כל תווית חוט ומספיק קנה מידה כדי למדוד. לקבוע אם הפלט הוא משורף, מתפתל או מפרק אחר והאם הוא חותם על חוט, היהר, או-רינג או משטח מוגדר אחר. אל תכריחו חלק זכר לתוך חוט דמוי-מראה כדי "לראות אם זה הולך" תקנים שונים עשויים להתחיל לעסוק עדיין לאטום או לפגוע בגוף הפלסטיק. מחבר האתר הקיים עשוי גם להסתיר את הנמל המקורי, כך לבדוק את המסנן עצמו היכן בטוח.

סמן את כיוון השירות המיועד של המסנן על הציור. אלמנט נשלף צריך מקום כדי לצאת מהבית, וייתכן שיידרש סידור בידוד או איחוד כדי לפתוח את הגוף מבלי לסובב ראש ארוך PE. אם מתאם מודבק, מושחל או מהודק במקום שבו הוא מונע הסרה עתידית, מסנן מחובר מכני עדיין יכול להיות התקנה גרועה. מדריך קניית סינון מכסה בחירת כיתה ומקורות מים; מאמר זה מניח שהמסנן הנבחר כבר עומד בחובה זו ומתמקד בחיבור המוצא שלו.

ציין את המתאם כשני קצוות עצמאיים

ה מתאם H-compression זכר המשפחה כוללת אפשרות רשומה 32 × 1-in, כמו גם מספר שילובים אחרים של קוטר חיצוני של צינור וגודל חוט. המספר הראשון הוא צד דחיסה מועמד עבור צינור תואם PE; השני מציין את הצד הזכרי עם הברגה. התווית לבדה אינה קובעת את צורת הברגה, שיטת האיטום, דירוג הלחץ או תאימות עם יציאת המסנן Y. אשר את אלה ממידע הדגם המדויק ומשרטוט יציאת המסנן. אם מוצא המסנן אינו בן הזוג הנכון, בחר חיבור מאושר אחר, לא איטום נוסף או כוח רב יותר.

השתמש בלוח זמנים של חיבור עם שורה אחת לממשק. בצד המסנן, לכתוב קוד מסנן מדויק, גודל בחוץ, מגדר, תקן חוט, סוג חותם וכיוון שאושרו. בצד ההסתגלות, לכתוב קוד אדפטופור מדויק, גודל חוט זכר וסטנדרט, שיטה חוטית מוגדרת, גודל דחיסה וחומר צינורות תואם / מדחום. עבור הצינור, לכתוב נמדד מחוץ לקוטר, כיתה חומרית, מעמד לחץ ומפרט קיר. הוסף קו לכל איגוד, מקטין או תמיכה הנדרשת. לוח זמנים עם ריקות הוא שימושי כי זה אומר לספק בדיוק מה יש לספק מידע.

חלק מהספקים מתארים צינור מטרי לפי גודל אינץ' נומינלי משויך, בעוד אביזרי אחרים משתמשים באינץ' כדי לתאר רק חוט. שמור את שתי המערכות נפרדות. אין להשוות את התווית "1 in (32 mm)" של מסנן לקוטר אחיזה מובטח 32 mm PE. באופן דומה, מתאם 32 × 1-in עשוי להיות מועמד סביר לצינור 32 mm וליציאת התאמה מאושרת 1-in, אך הוא אינו זוג מאומת עד לבדיקת תקן הברגה, מגדר, גיאומטריית איטום והתאמת הצינור. מספר דגם בשני העמודים הוא עדות חזקה יותר מתמונה של שני חלקים שחורים דומים למראה.

בחר באפשרות PE צינור ותמך בה כראוי

הפורסם PE צינור השקיה ראשי כולל 32 mm אפשרויות קוטר חיצוני עם שילובים שונים של PE, PN, SDR ועובי דופן. משפחתו כוללת גם קטרים ​​גדולים יותר. בחרו אפשרות צנרת מדויקת לפי הזרימה המעוצבת, מעטפת הלחץ, המסלול ושיטת ההצטרפות. אל תניח שכל אופציה 32 mm חולקת את אותו קוטר פנימי או דרגת לחץ. מדריך צינור חקלאי מסביר מדוע דרגה, PN ו-SDR חייבים לנסוע יחד במפרט רכישה.

למדוד את הצינור בפועל מחוץ לקוטר בחלק עגול לא מזוהם, ולבדוק את הסימון המודפס שלו. דחיסה מתאימה אחיזה וחותמות על הגיאומטריה של הצינור שעבורה הוא מתוכנן. שריטות עמוקות, שטוחות או חומר לא נכון יכולים להביס מפרק גם כאשר הקוטר נומינאל צודק. לאשר אם הוספת, שרוול תמיכה או חלק אחר נדרש על ידי יצרן המתאים והצנרת המדויק. אל תשלו עומק הכנס או שיטת הפחתת ממותג דחיסה אחר. הגדר מספיק אורך צינור כדי לעשות חיתוך נקי ולספק הקלה בזנים מבלי למשוך את הצד הגוף המסנן.

תמיכה במסנן ובצנרת כעומסים נפרדים שבהם העיצוב דורש זאת. הראשון PE סעיף לא צריך לפעול כמנוף על נמל סינון פלסטי כאשר הקו נע, מתרחב או מופרש. השאירו נתיב שירות סביב הגוף המסנן ומקום מתוכנן לתפוס ניקוז כאשר הוא נפתח. להקליט את אוריינטציה אנכית או אופקית המפורטת עבור אפשרות המסנן; לא לסובב אותו רק כדי להפוך את נקודת ההתאמה לכיוון צינור קיים. אם יישור הצינור הרצוי מאלץ כיסוי בלתי נגיש, חזור על פריסת המעבר.

בנה את השרשרת הפיזית ללא פערים נסתרים

כתוב את השרשרת משמאל לימין על השרטוט: גוף מסנן ויציאה מאושרת ← אטם הברגה מאושר או משטח התאמת ← מתאם הברגה מדויקת ← אחיזת דחיסה ואיטום מאושר ← אפשרות PE מדוייקת. הוסף איגודים נדרשים, שסתומי בידוד, תומכי צינור ומדדים כפריטים נפרדים, במיקומים שנבחרו על ידי המעצב. כל חץ פירושו ממשק התאמה מאומת, לא הנחה שהרכיב הקודם נראה באותו גודל כמו הרכיב הבא.

מתאם דחיסה זקוק להנחיות ההתקנה עבור העיצוב המדויק שלו. השתמש בהליך של יצרנית H-adaptor שנבחר להכנת צינור, עומק הכנס, רכיבי החותם המסופקים והדק. בדוק אם ההרכבה שנבחרה קוראת לצריבה, הכנה מסוימת או שיטת ההדקה המוצהרת; פרטים אלה אינם יכולים להידרדר ממילה דחיסה. שמור את הצינור ישר ותמך כפי שצוין כך שהוא לא מושך את המפרקים מתוך ההיערכות. אם ההליך אינו זמין, קבל אותו לפני האסיפה ולא להחליף שלבים מהתאמה דומה. לאחר ההתקנה, לבדוק את המשותף המלא עם מים בתנאי ההפעלה המאושרים.

בדוק אם נדרש איחוד, כך ניתן להסיר את המסנן מבלי לסובב את קו הראשי. איגוד אינו נכלל רק משום שהפילטר וההתאמה מופיעים בשני דפי מוצר. אם שסתום בידוד מוצע משני הצדדים, לאמת את שיעור הלחץ ואת גודלו ולהשאיר מקום כדי להפעיל אותו. ניקוז צריך להוביל במקום המתאים למים ולהריסות. כל תוספת מתאימה משפיעה על אורך פיזי, אובדן לחץ, עלות ותמיכה, כך לכלול אותו בציור במקום לגלות אותו לאחר שהצנרת נחתכה.

בדוק את הפרטים הידראוליים והקמעונאיים לפני ההזמנה

השווה את תווית הזרימה המקסימלית המדויקת של המסנן עם הדרישה הממשית בו-זמנית של האזורים במורד הזרם. המקסימום 6 m³/h של האופציה F32YD אינו הבטחה לאובדן לחץ נמוך ב-6 m³/h או התאמה לכל מי מקור. בקש נתוני אובדן לחץ עבור הגוף והאלמנט שנבחרו בזרימת התכנון. השווה מסנן, מתאם, צינור, שסתומים ואטמים מול מעטפת הלחץ המלאה; הגבול המאומת הנמוך ביותר מבין החלקים המורכבים חשוב. המקסימום 8-bar של המסנן אינו לחץ תפעול יעד עבור החווה.

הפרד בין מה שאושר לבין מה שיש לצטט. למסנן דיסק Y-body ומתאם H-compression זכר יש אפשרויות הזמנה מקוונת, אך השילוב הספציפי וכל חלקי ההתקנה אינם כלולים אוטומטית במחירים אלה. הזמנה מקוונת אינה זמינה כעת עבור הצינור הראשי PE; בקש מחיר נוכחי, אורך מכירה ומשלוח עבור הציון המדויק, PN ו-SDR. אפשרויות מתאם מסוימות לא מציגות מחיר מאושר; זו לא הצעה בחינם. בקש מהמוכר לפרט פילטר, מתאם, צינור, איחוד, בידוד ותמיכות לפי קוד וכמות מדויקים.

שלח את לוח הזמנים של החיבור והתמונות במקום את המשפט "חבר מסנן של אינץ' אחד לצינור PE." בקש את תקן ההברגה של מוצא המסנן ומין, את ההברגה והאטם המתאימים של מתאם H, את ה-PE OD והחומר המצוינים, זמינות הדגם הנוכחי, והאם יש צורך בהכנס או איחוד כלשהו. PE מדריך אבזרי סניף ותיקון מכסה מעברים אחרים לאורך רשת שדה; היא לא יכולה לאשר את מפרק הסינון הזה מתוויות נומינליות בלבד.

הרכיב ובדוק תחילה מעבר נתמך אחד

באתר העבודה, מבודד ומדכא את הקו באמצעות ההליך שאושר לפני פתיחת הסינון או חיתוך הצינור. השוו את קודי המודל הנמסרים ואת ההזדווגות בפועל מסתיימת עם לוח הזמנים הכתוב. אם חוט, פנים חותם, גודל דחיסה או סימון צינורות שונים, לעצור ולפתור אותו לפני ההרכבה. בצע את הוראות המוצר המדויק עבור חותם חוט ו הידוק. אל תשתמש בכוח מופרז כדי לגרום לזוג מפוקפק להופיע ווטרטאט.

עם הגוף נתמך כראוי וזרימה חץ נכון, להחזיר את המערכת לשירות תחת ההליך המאושר של היצרן. בדקו את ממשקי ה-Wish ו- דחיסה במצב ריצה בשם. לחץ להקליט לפני ואחרי מסנן נקי ובדוק עבור דף לאחר תקופת תצפית מתאימה. מפרק ראשוני יבש הוא ראיות שימושיות, אך אינו מוכיח שהקשר יקיים לאחר שינויים בלחץ, פתיחת שירות או תנועת צינור. בדוק את אזור ההפעלה הרגיל ולאחר השירות המתוכנן הראשון.

שמור על השרשרת הסופית עם קודים מדויקים, ציון צינור / PN / SDR, זיהוי חוט, הוראות חותם, תמיכה הנדרשת, לחץ בדיקה ותאריך. החיבור מוכן לדרג רק כאשר כל ממשק מאושר ואסיפה ייצוגית מבוצעת כמתוכנן. צינורות השקיה טובה מתאים אפשרויות לעשות מסנן נשלף ואת קו הראשי נתמך, תוך השארת תקציב לחץ במורד הזרם זמין ליבול.
