Aspersores de irrigação para grandes áreas agrícolas: um canhão ou vários de impacto?

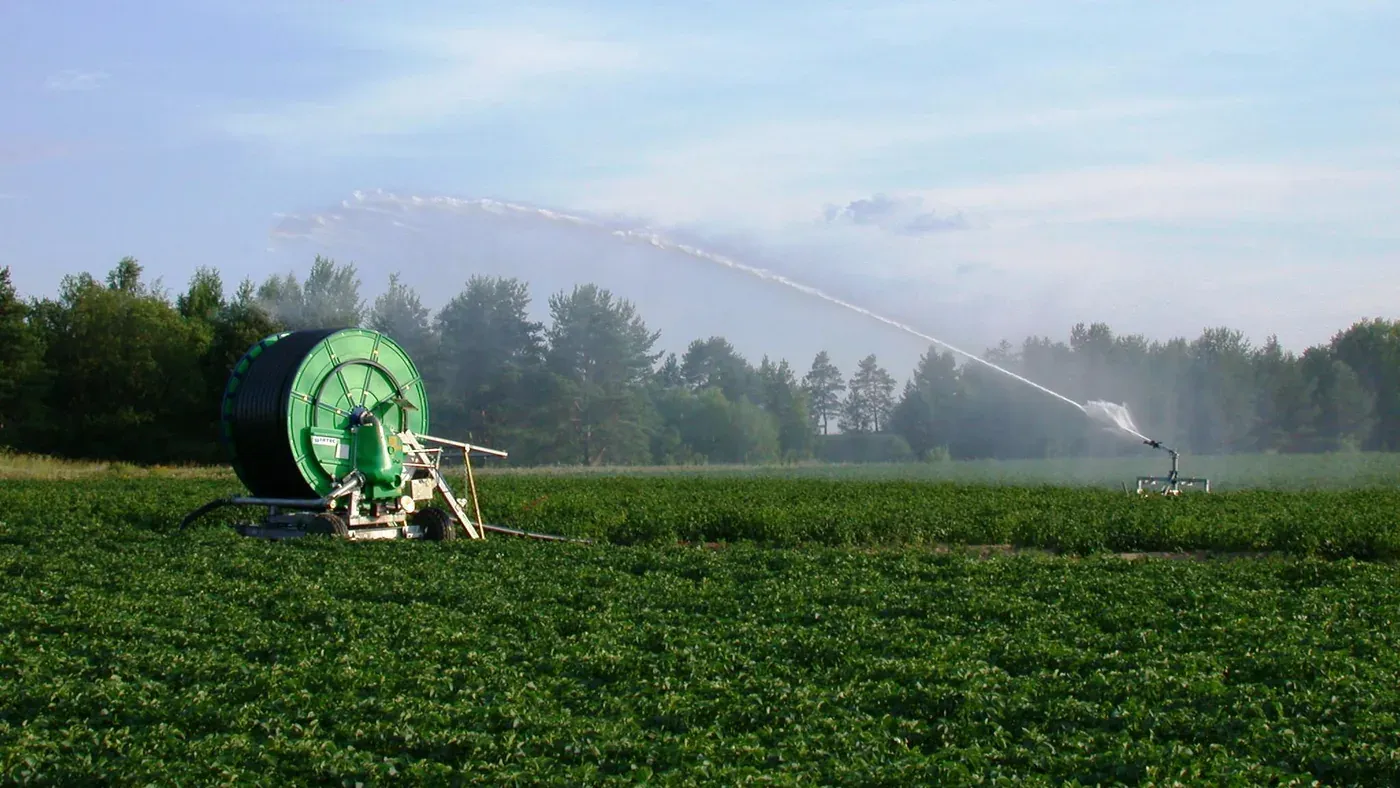

Aspersores de irrigação para grandes áreas agrícolas podem atender ao mesmo talhão de maneiras muito diferentes. Um canhão pode passar por várias posições planejadas durante uma rodada de irrigação; um grupo de aspersores de impacto menores pode permanecer instalado e funcionar junto ou em válvulas separadas. A questão de compra é qual sistema completo fornece a água necessária ao bloco de cultivo real, com um abastecimento que a propriedade consiga sustentar e uma carga de trabalho que a equipe possa repetir. Comece pelos limites do talhão e pelas condições de operação, depois compare os modelos. Um longo alcance anunciado ou um preço baixo por unidade não resolvem a escolha.

Defina o bloco do talhão e a tarefa que cada opção deve concluir

Desenhe a área que precisa de água, não apenas o retângulo externo. Inclua linhas de cultivo, corredores de acesso, estradas que devem permanecer secas, terrenos vizinhos, árvores, linhas de energia, mudanças de elevação e qualquer canto que um jato circular não alcance adequadamente. Marque a conexão de água e as partes do campo onde uma mangueira ou lateral fixa pode passar sem impedir o cultivo ou a colheita. Uma restrição na borda pode ser mais importante do que o raio nominal impresso para um aspersor.

Registre a meta de água já definida para a cultura e a janela de tempo em que o bloco precisa recebê-la. Este artigo não estabelece essa meta agronômica; ele permite comparar as duas opções de equipamento usando a mesma meta. Se o sistema portátil exigir várias paradas, inclua cada parada e o tempo de deslocamento entre elas. Se os aspersores de impacto funcionarem em dois ou três grupos, inclua cada grupo e cada transição de válvula. Uma comparação que conte somente a primeira parada do canhão ou a primeira zona de impacto está incompleta.

Identifique se a decisão trata de um novo bloco, da substituição de um aspersor existente ou de uma mudança no método de operação. Use a vazão medida de uma instalação funcional como referência. Uma faixa seca pode resultar de um bocal obstruído, de pressão alterada ou de sobreposição inadequada; comprar outro formato antes de diagnosticar o problema pode manter a faixa seca. Para um cabeçote instalado, o guia de substituição de cabeçotes de impacto ajuda a documentar o bocal e a conexão. Para um canhão portátil já selecionado, o guia de layout de canhão portátil desenvolve o plano separado de paradas e mangueiras.

Conte separadamente posições instaladas, cabeçotes em operação e deslocamentos

Uma posição é o local onde um aspersor funciona. Um cabeçote em operação é aquele que recebe água em determinado momento. Um cabeçote instalado é o equipamento que permanece em uma posição mesmo com a válvula fechada. Um deslocamento é o trabalho separado de parar, isolar com segurança, drenar quando necessário, desconectar, transportar e reconectar um conjunto portátil. Essas quantidades levam a listas de peças e necessidades de mão de obra diferentes.

Por exemplo, um esboço pode mostrar cinco posições propostas para um canhão, mas apenas um canhão funcionando por vez. Isso significa um cabeçote ativo, cinco locais a verificar e quatro transições durante uma sequência completa, se a primeira posição já estiver montada. Um layout separado de impacto pode mostrar doze cabeçotes instalados em duas válvulas de seis. Se apenas uma válvula abrir, seis cabeçotes funcionam simultaneamente. Os números não demonstram que qualquer layout molha o bloco corretamente; apenas impedem que doze cabeçotes instalados sejam confundidos com doze demandas simultâneas, ou que cinco locais do canhão sejam confundidos com cinco compras de canhão.

Dê um identificador a cada posição e registre o percurso real até ela. Uma parada do canhão depois de uma vala pode exigir um longo retorno pela cabeceira do campo. Um cabeçote de impacto fixo junto a uma faixa de máquinas pode precisar de proteção ou de um tubo de subida removível, conforme as instruções do equipamento escolhido. Identifique onde as saídas não utilizadas são fechadas e como o circuito ativo é isolado. Não suponha que um engate rápido possa ser aberto sob pressão. O tempo e o equipamento para deslocamentos seguros pertencem à comparação de compra, não a uma surpresa durante a irrigação.

Use três modelos listados como candidatos independentes de triagem

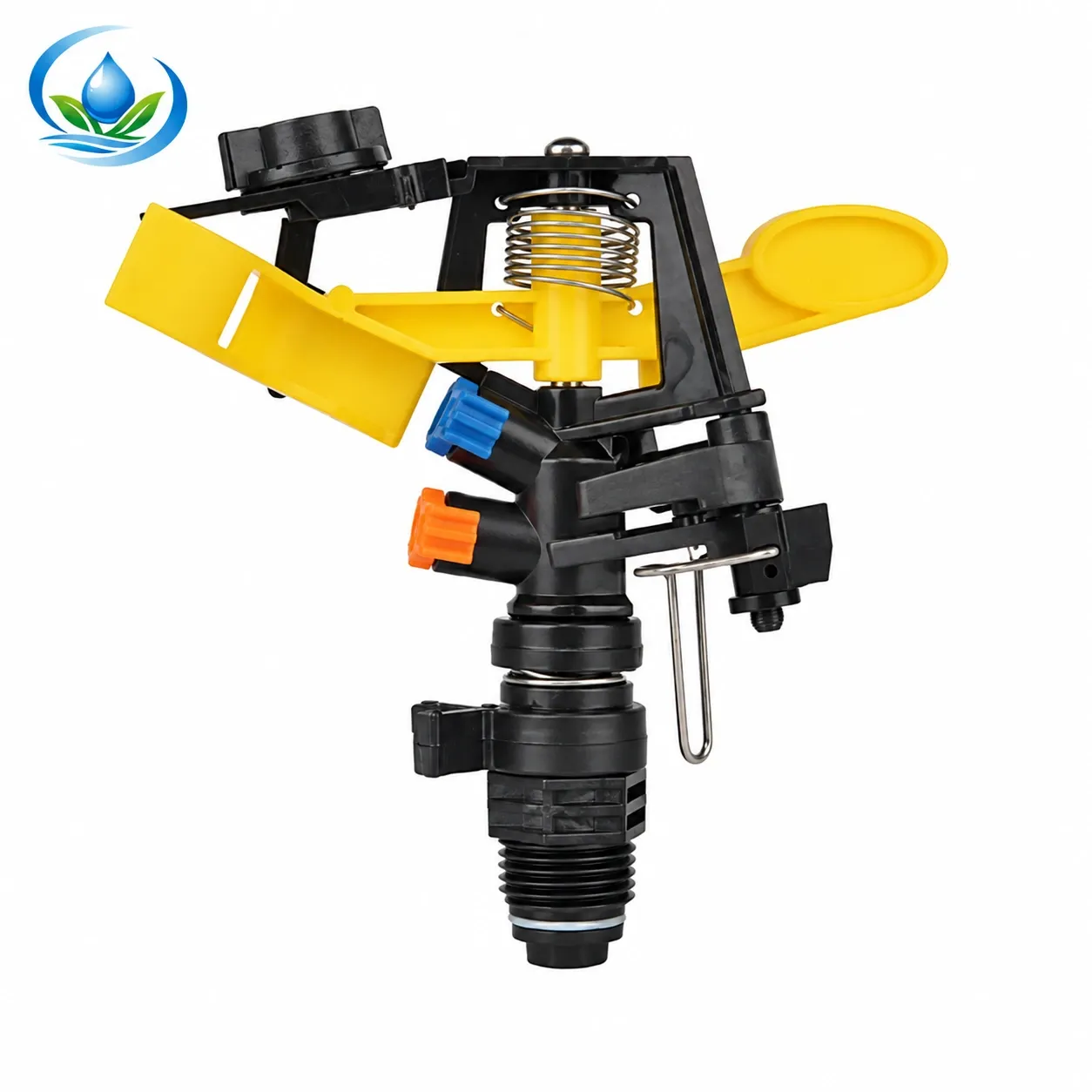

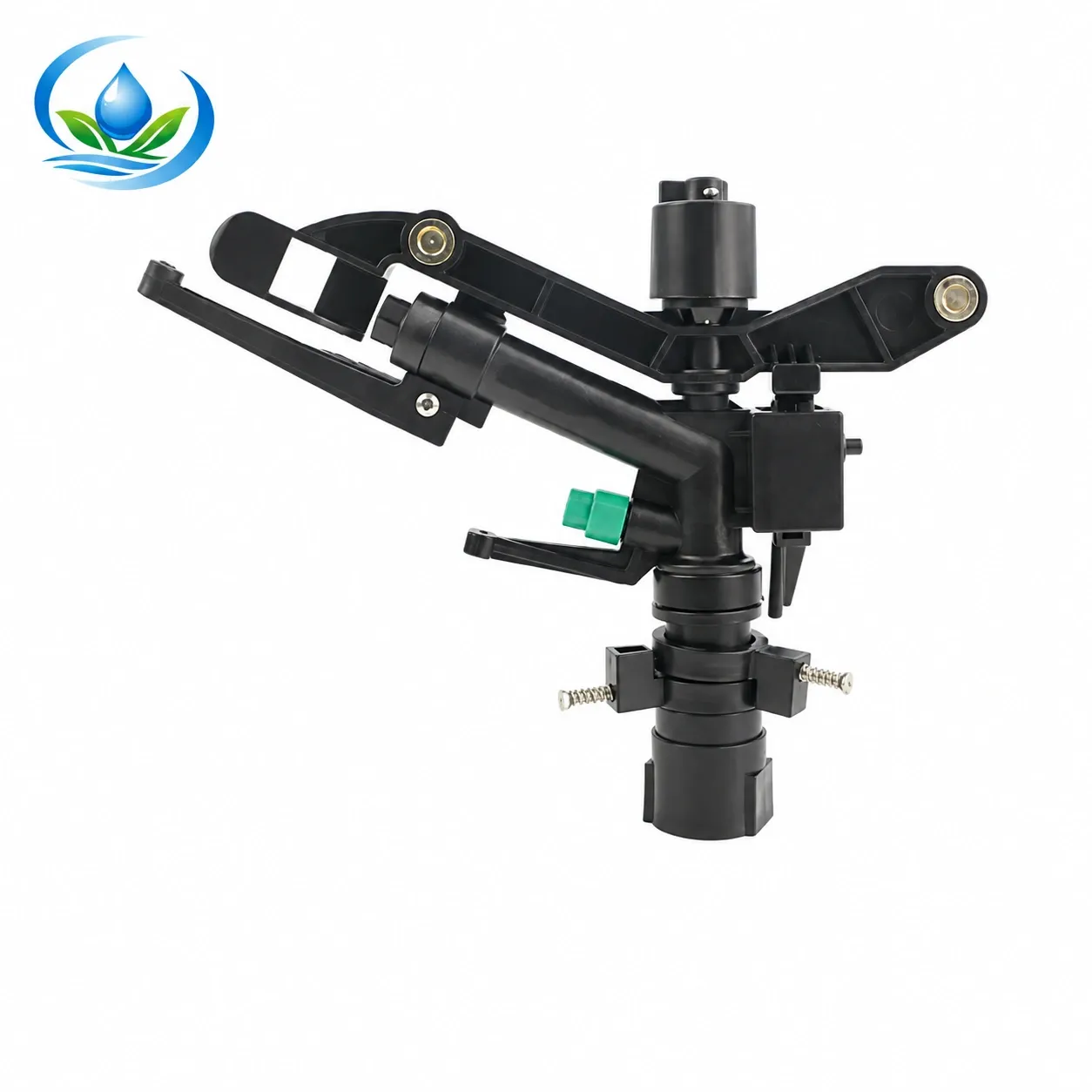

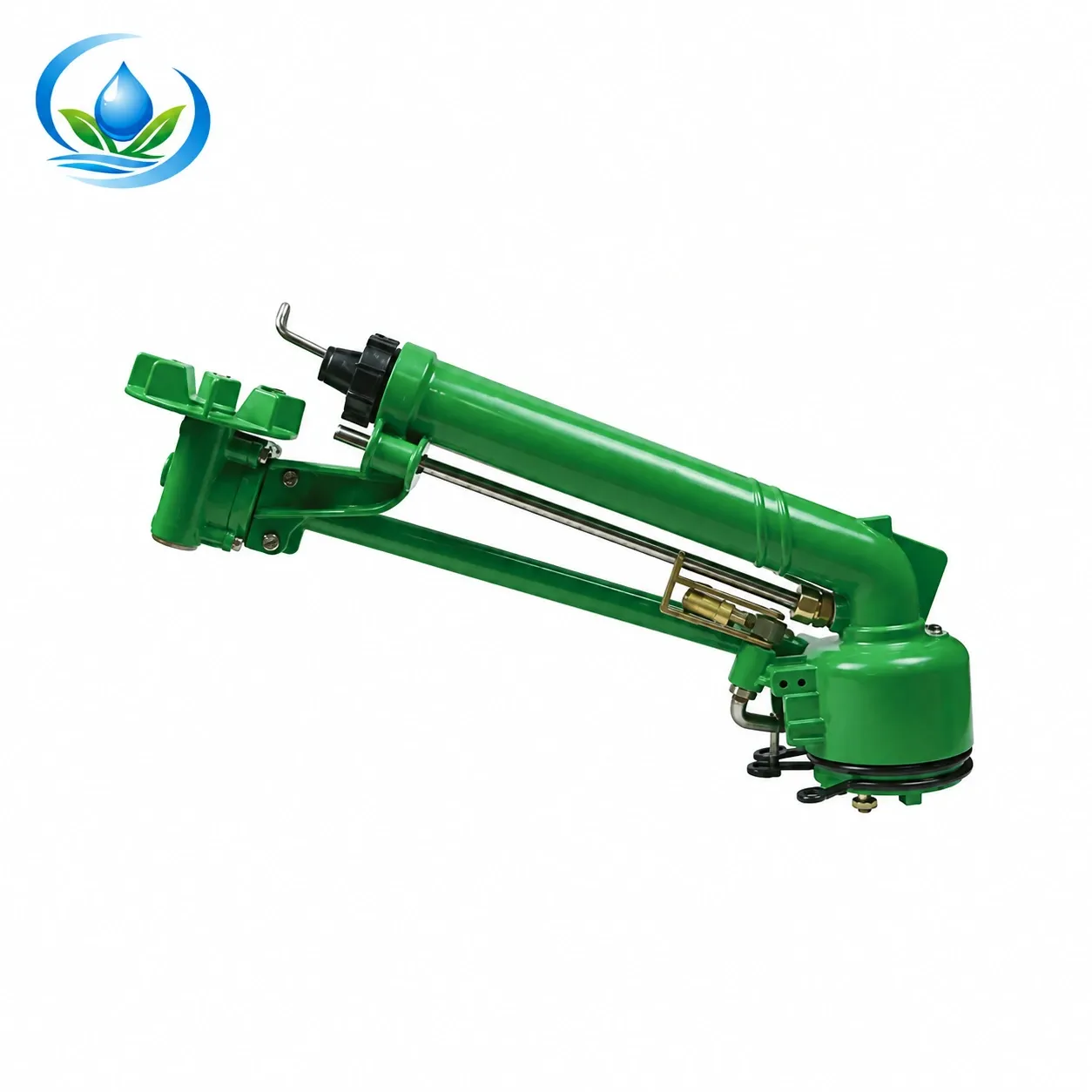

O canhão metálico P40 é um candidato do tipo canhão. Para ele, a faixa de pressão indicada é 2–5 bar; separadamente, o catálogo apresenta 9,5–37 m³/h para vazão e 22–41 m para raio. No aspersor de impacto S50, aparecem 2–5 bar, uma faixa de vazão de 3,7–5,0 m³/h e raio de 15–17 m. A entrada do aspersor de impacto 9703K traz um bocal de 4,0 × 1,8 mm; a pressão informada é 1,5–3,0 bar, a vazão 1,1–1,3 m³/h e o raio 6–7 m. São registros de modelos e escalas diferentes, não um teste de desempenho pareado entre canhão e impacto.

Leia cada intervalo de pressão, vazão e raio como uma faixa independente do catálogo. O raio máximo de 41 m do P40 não pode ser combinado ao limite inferior de vazão de 9,5 m³/h para alegar um ponto de operação de longo alcance e baixa demanda. Também não se deve atribuir o raio mínimo de 15 m do S50 a um valor conveniente de vazão. Peça uma combinação de pressão, descarga e raio correspondente ao bocal e ao modelo exatos propostos. Guarde esse ponto com o código do modelo e a posição onde ele precisa operar. A foto de uma família de produtos não comprova qual bocal, suporte ou conexão de mangueira acompanha um pedido.

Um cabeçote menor não torna automaticamente a opção mais barata. Um conjunto de doze aspersores de impacto requer os cabeçotes e os tubos de subida, ramais, válvulas, conexões efetivamente necessários e talvez outra rota de abastecimento. A opção com canhão precisa de suporte completo adequado, mangueira, conexão e meios de manuseio. Compare o que está incluído nas propostas escolhidas e o preço atual da configuração exata. As três páginas de produtos servem como referências dos modelos, mas a listagem publicada não confirma disponibilidade imediata para compra, estoque ou prazo de entrega. Confirme o processo de compra e o prazo dos componentes necessários para completar o bloco.

Faça a triagem da vazão simultânea sob uma pressão real de operação

Para cabeçotes de impacto, some a descarga de todos os cabeçotes abertos no grupo de válvulas proposto, nas condições de operação documentadas. Para um canhão portátil, use a descarga documentada do canhão na condição escolhida e repita a verificação de perda de pressão em cada percurso de mangueira. Não calcule nenhuma das demandas usando o menor número de uma ampla faixa de vazão apenas porque isso faz o grupo proposto parecer viável. Tamanhos mistos de cabeçote ou bocal devem ter linhas separadas antes de somar as demandas.

Este é um exemplo aritmético, não uma alegação de desempenho da IrriNex. Se seis cabeçotes de impacto hipotéticos e idênticos tiverem descarga verificada de 1,2 m³/h cada, na pressão de operação escolhida, a demanda simultânea dos cabeçotes será 7,2 m³/h. Se uma segunda válvula com seis cabeçotes só funcionar depois que a primeira for fechada, a demanda dos cabeçotes continuará sendo 7,2 m³/h por grupo, e não 14,4 m³/h simultaneamente. Se as duas válvulas puderem abrir juntas, o cenário muda para 14,4 m³/h. Um canhão portátil com descarga documentada separadamente de 12 m³/h geraria uma demanda diferente para um único cabeçote. Os 12 m³/h são uma entrada inventada para o exemplo, não uma capacidade nominal do P40 em qualquer pressão indicada.

Compare cada demanda ao abastecimento confiável enquanto essa pressão é mantida pela fonte, filtro, válvula, tubulação principal, mangueira ou lateral, conexões e diferença de elevação. Um manômetro com todas as saídas fechadas registra pressão estática. Uma mangueira aberta ou um balde mede outra condição. Nenhum desses testes, isoladamente, comprova a água disponível para um canhão em operação ou seis aspersores de impacto. A planilha de vazão em operação e quantidade de cabeçotes por zona fornece a triagem de vazão para um grupo de impacto escolhido. Ela não escolhe o layout do grupo, o suporte do canhão nem a lâmina de aplicação da cultura. Se a fonte for uma bomba, examine sua curva para a vazão e a altura manométrica necessárias em conjunto; o guia comparativo de bombas explica por que valores máximos separados não constituem um único ponto de operação.

Registre a condição normal mais fraca da fonte, a posição mais exigente e todos os demais usuários autorizados a operar ao mesmo tempo. Se o percurso do canhão subir ou usar uma mangueira mais longa na última parada, o resultado junto ao cabeçote de controle pode não representar aquela posição. Se o conjunto de impacto abrir seis cabeçotes em um ramal distante, meça ou calcule a pressão de operação em cabeçotes próximos e distantes representativos. Um regulador não cria pressão que não exista a montante. Quando nenhum dos formatos tiver um ponto de operação defensável, mantenha ambos como candidatos e obtenha as evidências hidráulicas que faltam antes de encomendar cabeçotes para todo o campo.

Compare os padrões reais de molhamento, não círculos desenhados de alcance

Coloque as posições propostas no mapa do talhão, incluindo os terrenos vizinhos que contribuem água para o mesmo solo. A gota mais distante visível de um canhão não significa que todo o círculo receba uma lâmina adequada. Os aspersores de impacto também dependem de sobreposição, montagem, bocal, pressão e vento. A discussão da Utah State University Extension sobre uniformidade de aplicação por aspersão explica como variação de pressão, espaçamento, desgaste e clima podem alterar o padrão. Esses princípios apoiam a verificação em campo; não fornecem uma regra de espaçamento para os três modelos IrriNex.

Compare separadamente uma área interna, um limite e qualquer canto difícil. Um canhão pode precisar de um setor perto de uma estrada, mas não presuma que o P40 tenha um ajuste específico de parte do círculo ou um procedimento de regulagem com base em uma imagem ou em outro modelo. Obtenha as instruções da unidade exata se uma borda que não deve receber água depender do arco. Um setor de operação mais estreito pode aplicar descarga semelhante sobre menos terreno naquela parada; isso não torna automaticamente a aplicação mais suave. Vários impactos menores talvez permitam outro arranjo de borda, mas somente se as opções documentadas de arco, os suportes e os grupos de operação atenderem ao mesmo limite.

Em um bloco existente, compare profundidades de água representativas em vez de confiar na aparência. O guia de teste com coletores de profundidade no campo mostra como registrar a água que chega a locais identificados durante uma operação cronometrada. A decisão aqui é qual formato comprar; use essa medição como evidência de um padrão existente ou de um teste supervisionado, não como resultado de projeto garantido. Verifique separadamente o empoçamento e o escoamento superficial. Prolongar a operação para alcançar um canto seco pode aplicar água em excesso em outra parte do bloco, mesmo que o aspersor continue girando normalmente.

Inclua mão de obra, acesso e suporte na mesma folha de comparação

Um canhão portátil pode reduzir o número de cabeçotes comprados enquanto aumenta o manuseio e as mudanças de posição. Registre quantos deslocamentos completam o bloco, quem os faz, o percurso a pé, o comprimento da mangueira em cada parada e o trabalho possível durante a janela real de irrigação da propriedade. Quatro transições ilustrativas de 18 minutos cada ocupariam 72 minutos de manuseio antes de contar o tempo com a água ligada; 18 minutos não é um tempo universal de deslocamento. Se a capacidade de mão de obra for decisiva, cronometre um ensaio a seco e seguro com o conjunto proposto. Não presuma que uma pessoa consiga mover uma mangueira cheia de água e um suporte porque o cabeçote parece compacto.

Vários impactos instalados podem reduzir deslocamentos rotineiros, mas exigem mais conexões permanentes e locais a inspecionar posteriormente. Planeje como as válvulas serão identificadas e abertas, o que continuará acessível após o crescimento da cultura e quais tubos de subida correm risco de contato com máquinas. Conte posições instaladas separadamente dos cabeçotes abertos juntos. Um cabeçote reserva não substitui uma posição instalada com suporte, e uma foto de suporte ao lado de um canhão não prova que ele esteja incluído. Para impactos elevados ou móveis, o guia de suporte com tubo de subida e tripé trata da aquisição do suporte separadamente.

As duas opções precisam de um método seguro de isolamento antes de remover uma conexão. Siga as instruções da bomba, das válvulas, da mangueira e do cabeçote reais. Não segure com a mão um aspersor pressurizado instável, não solte um engate em funcionamento nem improvise ancoragem com base em uma foto. Planeje o armazenamento e o acesso entre rodadas de irrigação. Se o bloco precisar ser irrigado enquanto outra equipe cultiva ou colhe, marque os percursos que não podem ser obstruídos. A opção mais prática pode mudar quando a fonte permanece igual, mas o padrão de acesso à cultura muda.

Prepare uma comparação entre as duas opções e teste um caso representativo

Prepare uma linha para a opção com canhão e outra para a opção de impacto. Em cada uma registre o cabeçote e o bocal exatos, o ponto de operação documentado, a quantidade em funcionamento, as evidências de vazão e pressão da fonte, o percurso mais exigente, válvulas, suporte, conexões, acesso ao talhão e orçamento atual dos componentes. Acrescente uma coluna de pendências para os fatos que ainda precisam ser confirmados. A linha do canhão deve incluir o número de paradas e a sequência de deslocamentos. A linha de impacto deve incluir o número de cabeçotes instalados e quantos funcionam por válvula. Compare o conjunto completo que possa irrigar o mesmo bloco definido, e não um cabeçote caro contra um barato.

Quando houver um teste representativo no campo, use a fonte normal de água, o grupo ativo previsto e o conjunto com suporte adequado. Registre a pressão da fonte e as pressões de operação distantes em pontos seguros identificados, vazamentos, comportamento do suporte, deriva nos limites e onde a água realmente cai. Preserve as observações de referência sobre cultura e solo. Não deduza o desempenho de uma estação inteira com base em uma única operação sem vento, nem introduza uma segunda mudança no meio da comparação. Se uma opção falhar na condição de pressão ou de limite, corrija o percurso ou considere o outro formato antes de encomendar várias unidades.

Escolha o canhão quando seu ponto de operação documentado, deslocamentos com suporte e padrão no campo se ajustarem melhor ao bloco completo do que a alternativa instalada. Escolha os impactos quando os grupos, conexões e distribuição confirmados se ajustarem melhor, incluindo o trabalho de manter todas as posições instaladas. Qualquer decisão pode depender de dados pendentes do fornecedor ou de uma configuração revisada da fonte. Um pedido final útil especifica os componentes exatos e as quantidades para um caso de operação verificado, com as verificações restantes no campo programadas antes de repetir a escolha em toda a propriedade.
