Layflat-Schlauchkreuz mit zwei Abzweigen mit Außengewinde

Dieses flache Schlauchkreuz kombiniert zwei gegenüberliegende Schlauchverbindungen mit zwei gegenüberliegenden Ästen mit Außengewinde. Die Schlauchenden halten einen geraden Verlauf durch den Fitting aufrecht, während die Gewindeäste über diesen Verlauf hinausragen. Wählen Sie es dort, wo die Anordnung kompatible Gewindeverbindungen auf beiden Seiten einer Schlauchverbindung benötigt.

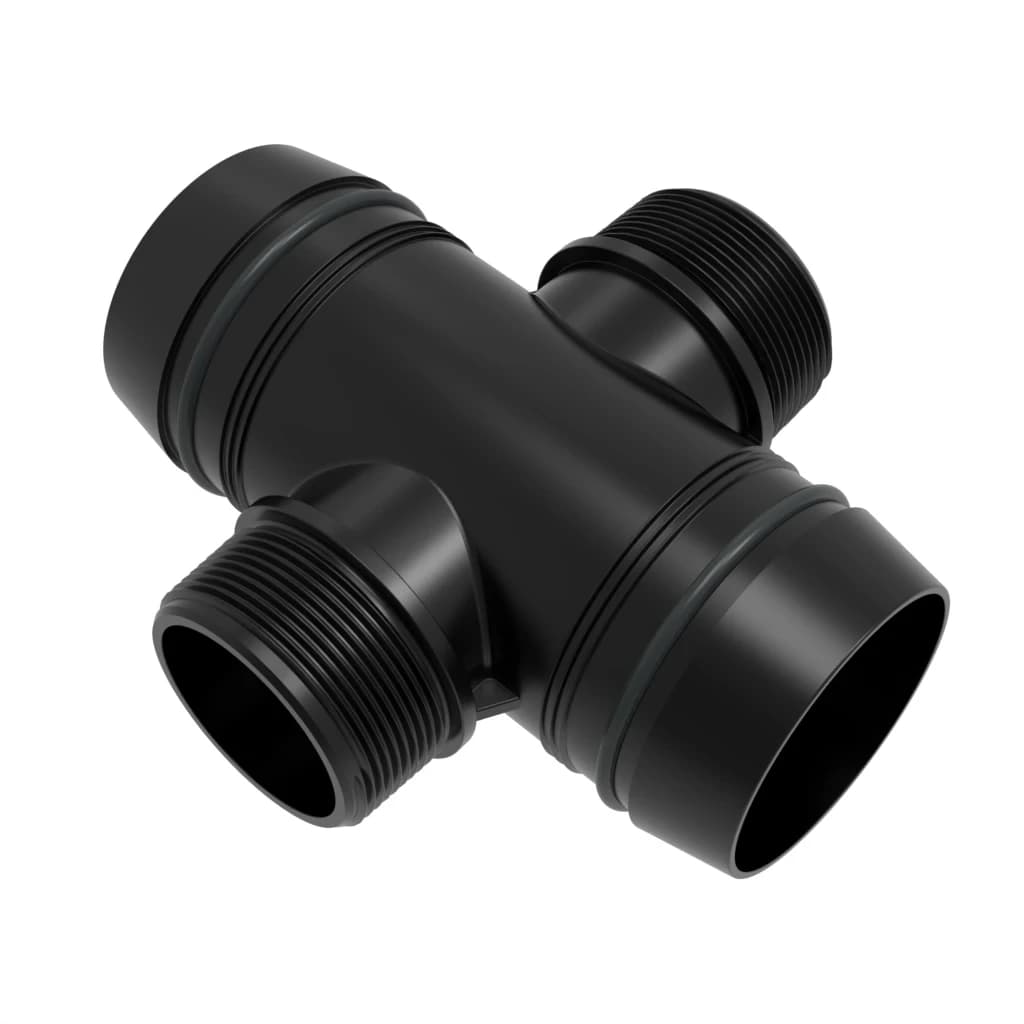

Identifizieren Sie die vier Verbindungspunkte

Diese Referenzansicht zeigt die Verbindungsanordnung: zwei Schlauchenden und zwei Außengewindezweige. Sie stellt die gleiche Baureihe dar; die gewählte Größenoption bestimmt Ihre gewünschten Abmessungen.

Schlauchdurchmesser und Gewindegröße aufeinander abstimmen

• 50 mm Schlauchanschluss mit 1 1/2-inch Gewinde.
• 63 mm Schlauchanschluss mit 1, 1 1/4, 1 1/2 oder 2-inch Gewinde.
• 75 mm Schlauchanschluss mit 1, 1 1/2 oder 2-inch Gewinde.

Die Abmessung in Millimetern kennzeichnet die Schlauchanschlüsse, die Abmessung in Zoll kennzeichnet die Gewindeäste, die beiden Aufnahmegewinde einschließlich der Gewindestandards vor der Montage bestätigen; der Nenndurchmesser allein reicht nicht aus, um eine kompatible Verbindung herzustellen.

Installieren Sie eine unterstützte Junction

Die Versorgung wird abgeschaltet und drucklos, der Schlauch wird vollständig geschlossen und mit der für die Schlauch- und Passkombination geeigneten Ausrüstung gesichert. Die Gewindeverbindungen werden mit dem für das bestätigte Gewinde geeigneten Dichtungsverfahren direkt gestartet.

Die angebauten Bauteile sind so zu stützen, dass ihr Gewicht die Verbindung nicht verdreht; den Zugang für die Prüfung jedes Anschlusses lassen; das Wasser schrittweise wiederherstellen und alle vier Verbindungen auf Leckagen prüfen; ein Kreuz verbindet die verbundenen Wege; separate kompatible Ventile verwenden, wenn eine unabhängige Isolierung erforderlich ist. Bewässerungsarmaturen für Adapter, die zum Rest des Systems passen.
